  当前位置:产品展示垫片系列
非金属平垫片 100%无石棉垫片   非石棉垫片   石棉垫片   膨胀石墨垫片   四氟垫片   四氟夹包垫片
  硬质膨体四氟垫片   膨胀四氟垫片   改性四氟垫片   橡胶垫片   陶瓷纤维垫片   玻璃纤维垫片
  云母垫片   绝缘垫片   高温绝热垫片   软木橡胶垫片   毛毡垫片   橡胶O形圈

硬质膨体四氟垫片 名      称: 硬质膨体四氟垫片
产品型号: ZD-G1620

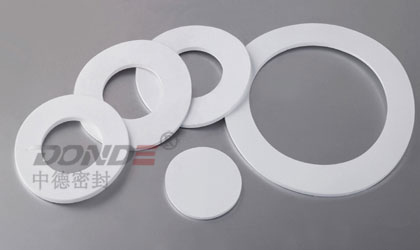

硬质膨体四氟垫片
ZD-G1620硬质膨体聚四氟乙烯垫片,是一种由先进的生产工艺制造出的结构性的改性聚四氟乙烯高弹软质垫片,提供高质量的原纤维作用,来解决普通的聚四氟乙烯垫片所存在的蠕变松弛和冷流的问题,ZD-G1620在很多性能方面超过了进口的膨体四氟板和各种进口改性聚四氟乙烯填充板,大量的使用业绩证明,ZD-G1620是完全可以代替进口聚四氟乙烯的结构改性材料,而且其价格合理,有很高的性价比。具有抗蠕变、抗冷流、耐超低温、无污染、易安装与拆换的优异性能。
膨体四氟垫片性能特点:
1、100%纯聚四氟乙烯,耐化学性好。
2、分子结构为多向异性排列,除具有普通四氟的一切优点外,还具备抗冷流、抗蠕变性能。
3、可用于多种不同硬度接口的压封。
(1)刚性金属接口(一般使用为3㎜)
(2)玻璃钢接口(一般使用为3㎜)
(3)塑料衬里接口(在低于等于DN300口径以下使用)
(4)塘瓷,钢衬玻璃接口上使用。
4、ZD-G1620抗泄露性好,气体泄漏率为1×10-4 以下,可用于腐蚀性气体密封,如氯气,氯乙烯气体等,帮助许多大型烧碱厂、氯碱厂解决氯气等气体的泄漏问题,是国内唯一有氯气有两使用业绩的高性能国产材料,在氯碱行业有很好的口碑。
5、ZD-G1620膨体四氟垫片为车削板,板面平整度好。
6、以下5种介质不可使用:
(1) 熔融碱金属溶液
(2) 高温高压条件下的弄氢氟酸
(3) 强氟化介质(如三氟化氯、六氟化铀等)
(4) 气态氟、液态氟。
(5) 核一级、核二级、核三级的设备核管道上不可使用(原因:聚四氟乙烯的高分子链结构,核辐射会击段高链结构)

为了满足客户对高品质四氟垫片的需要我们引进国外一些国外著名品牌性能优异的膨胀四氟垫片材料,如Gore,Garlock, Valqua,TEMAC 等可参考膨胀四氟垫片

使用行业:化工、石化、炼油、氯碱、制酸、磷肥、制药、农药、化纤、染化、焦化、煤气、有机合成、有色冶炼、钢铁、原子能及高纯产品生产(如离子膜电解),粘稠物料输送与操作,卫生要求高度严格的食品、饮料等加工生产部门。
ZD-G1620膨体四氟垫片适用于压力和温度较高,对密封性较苛刻的工作条件下的各种流体,强酸、强碱、气体、溶剂、碳氢化合物、水、氯气、氟化铝、氧化氢等,在石油化工、烧碱、氯碱、造船等行业都有很好的业绩。

使用设备: 管道、阀门、泵、压力容器、热交换器、冷凝器、发电机、空气压缩机、排气管、制冷机等法兰连接处的密封部位

膨体四氟垫片规格尺寸:
1250×1250㎜、1500×1500㎜
标准厚度:0.5、1.0、1.5㎜、2.0㎜、3.0㎜、4.0㎜、5.0㎜、6.0㎜
其它尺寸板材或各种尺寸垫片可根据顾客要求制作
颜色:本白。
PH值:0~14。
使用压力:10 Mpr以下
使用温度:-100℃~+260℃
PV值(最高压力×温度):2mm厚度,10000(bar×℃)
PV值(最高压力×温度):3mm厚度,8000(bar×℃)
FDA符合度: 符合
ZD-G1620硬质膨体四氟垫片性能参数:
物理性能 试验方法 ZD-G1620
可压缩性@350bar ASTM F36A—99 28-30
回弹性@350bar ASTM F36A—99 21~25
抗拉强度(MPA) ASTM 152—95 12-13
断裂伸长率(%) ASTM 152—95 220~240
比重(g/㎝3) ASTM D 792 1.85~1.92
蠕变(%) ASTM F 38 15
密封泄漏率cm3/s GB/T9129—2003
<1×10-3
ASTM试验是在2㎜材料基础上进行,DIN试验是在1.5㎜材料基础上进行

ZD-G1620 硬质膨体四氟垫片与其它四氟垫片性能比较:
物理性能 试验方法 ZD-G1620 进口膨体聚四氟乙烯
普通四氟垫 普通改性四氟垫
可压缩性@350bar ASTM F36A—99 28-30 60 7-8 4-5
回弹性@350bar ASTM F36A—99 21-25 15 8 10
抗拉强度(MPA) ASTM 152—95 12-13 15 15 12-13
断裂伸长率(%) ASTM 152—95 220-240 30 220 250
比重(g/㎝3) ASTM D 792 1.85-1.92 0.7-0.8 2.3-2.4 2.3+2.4
蠕变(%) ASTM F 38 15 12 10 8
密封泄漏率cm3/s GB/T9129—2003 <1×10-3 <6×10-2 <2×10-2 <2×10-2
使用压力(bar)RF   < 80 < 10
< 6 < 6
使用温度 ℃   -100~200 -100~250 -100~100 100~150
PTFE含量   100% 100% 100% 85%PTFE
15%玻纤
除碱金属强氟以外的不耐材料
  强碱
刚性法兰接口   可以 可以 可以 可以
塑料法兰接口   可以 可以 不可以 不可以
玻璃钢法兰接口   可以 可以 不可以 不可以
易碎法兰接口
(玻璃接口\塘瓷接口)
  可以 可以 不可以 不可以
粗糙面接口   可以 可以 不可以 不可以
常规低压气体密封   可以 不可以 不可以 不可以

※ 综上所述,国内的普通四氟垫片和普通改性四氟垫片,虽然价格很低,但密封性能较差,国外进口膨胀四氟材料性能优异,但价格太高,且属于低压密封垫片,ZD-G1620 硬质膨体四氟垫片密封性能优异,性价比很高是最适合我国国情的四氟密封材料,目前在许多大型工程项目上得到使用和业绩证明。

膨体四氟垫片技术标准:
可提供任何标准和非标准的尺寸,包括ASME,DIN,JIS,GB及其它标准。可提供圆型、方型等异型形状,并可根据需要提供加筋条型硬质膨体四氟垫片。
国内相关标准:
GB/T 9126-2008|管法兰用非金属平垫片 尺寸
GB/T 17727-08|船用法兰用非金属垫片 尺寸
HG/T 20627-2009|钢制管法兰用非金属平垫片(Class系列)
HG/T 20606-2009|钢制管法兰用非金属平垫片(PN系列)
JB/T 10688-2006|聚四氟乙烯垫片 技术条件

实际应用工况复杂, 以上参数仅供参考不作任何保证性要求。转载请注明文章来源中德密封网站。
