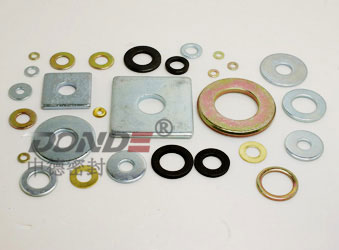

金属平垫片 名    称: 金属平垫片
产品型号: ZD-G2020



金属平垫片
一种实体金属垫片,用金属薄板冲压或车削而成,材料取材广泛,常用材料用主要有铝平垫、紫铜垫、不锈钢垫等,由于其密封靠材料自身的压缩回弹性,因此选用时一般选择较软的材料,且需要有一定的压紧力才能密封,因此容易造成界面泄露,所以多数情况下会被推荐用金属齿形组合垫金属波齿复合垫片替代使用以达到更好的密封性能,但其优点是加工简单成本低廉。多数情况下金属平垫片也可以用和其它非金属材料组合使用以达到更好的密封效果。根据不同的介质和工况条件,可选择柔性石墨、PTFE、无石棉板或其它一些软金属,粘贴在垫片的二面,利用软性覆盖层的密封性以及金属的强度、弹性好的优点,以达到更好的密封效果,大多数情况下我们推荐石墨作为密封层,当介质对石墨产生反应或要求洁净环境时我们建议选择新近推出性能卓越的膨体四氟作粘贴层层,一般不需要很大的压紧力,即可达到密封效果。
如果金属平垫片规格较小的情况下一般会被视作紧固件中配套垫圈,用来保护被连接件的表面不受螺母擦伤,分散螺母对被连接件的压力,其形式也比较多样如:平垫圈-C级、大垫圈-A和C级、球面垫圈、锥面垫圈、波纹垫圈等。
金属平垫片性能特点:
1.加工简单,成本低廉。
2.材料广泛,使用方便。
3.可用于高压部位,与非金属材料组合使用可以达到更好的使用效果。
应用范围:
几乎可用于任何标准工业的密封需求,从标准的管道连接到阏门及大型容器密封(换热器、塔、罐、槽),最常用的为标准件螺栓螺帽配套作为垫圈使用

金属平垫片各种非金属材料主要技术参数:
材料 标识代号 温度 ℃ 最大工作压力 适用介质 压缩率% 回弹率% 应力松驰率%
膨胀石墨 F.G.
-220--550 250 BAR 腐蚀性介质
18--30
≥17 ≤18
聚四氟乙烯 PTFE -100-- 200 100 BAR 腐蚀性介质 18--30 ≥15 ≤13
膨胀聚四氟乙烯 EPTFE
-100--260 200 BAR 腐蚀性介质 25--35 ≥25 ≤13
无石棉材料 NA
-100--350 100 BAR 一般气密性 18--30 ≥19 ≤28
云 母 MICA
-150--800 100 BAR 特高温 18--30 ≥19
陶瓷纤维 CER
-200--1090 100 BAR 超高温 18--40 ≥19
下表用于对常用金属平垫片金属骨架的材质选择:

材料名称
缩写标记 硬度(HB) 温度(°C)
纯铝 L3 35 200
紫铜 T3 80 260
碳钢(Carbon steel) CS 120 -40~+540
SS 304 304 130~180 -195~+760
SS 316L 316L 130~180 -100~+760
SS 321 321 130~190 -195~+760
HASTELLOR-B2 HASTB 215
-185~+1090
INCONEL-600 INC600 150 -100~+1090
MONEL-400 MON 150
-130~+820
TI 215
-195~+1090

金属平垫片的尺寸极限偏差:

金属平垫片外径(mm)
尺寸 极限偏差
<=260 0
-0.5
>260-600 0
-0.8
>600-1200 0
-1.5
>1200-2000 0
-2.0
>2000 0
-2.5


金属平垫片主要性能参数:

垫片系数
m=4-6.5
垫片使用压力 ≤65MPa
垫片使用温度 -196℃-1000℃
最小预紧比压 y=61.9-182.8MPa
金属平垫片技术标准:
可提供任何标准和非标准的尺寸,包括ASME,DIN,JIS,GB及其它标准。可提供圆型、方型等异型形状,并可根据需要提供加筋条型金属平垫片。
GB/T 848-2002|小垫圈 A级
GB/T 5287-2002|特大垫圈 C级
GB/T 95-2002|平垫圈 C级
GB/T 96.1-2002|大垫圈 A级
GB/T 96.2-2002|大垫圈 C级
GB/T 955-1987|波形弹性垫圈
GB/T 18230.5-2000|栓接结构用平垫圈淬火并回火
GB/T 3103.3-2000|紧固件公差 平垫圈
实际应用工况复杂, 以上参数仅供参考不作任何保证性要求。转载请注明文章来源中德密封网站。
