名 称： 绝缘垫片
产品型号： ZD-G2050 |
| |
绝缘垫片

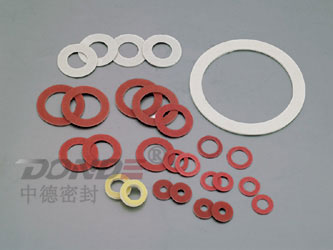

加工各类绝缘垫片：快巴纸、青稞纸、红钢纸、云母片、DMD绝缘纸、PET、PVC、NOMEX绝缘纸、环氧板、PTFE(铁氟龙)，软木橡胶等各类绝缘材料冲裁成型。适用于电机,电器,变压器等设备中的绝缘部件,具有品质优势,低廉价格与优良的服务提供给客户。
环氧板又称环氧玻璃纤维板，环氧酚醛层压玻璃布板，由玻璃纤维布用环氧树脂粘合而成加温加压制作，型号为3240，在中温下机械性能高，在高湿下电气性能稳定。适用于机械、电器及电子用高绝缘结构零部件，具有高的机械和介电性能较好的耐热性和耐潮性。耐热等级F级（155度）。
规格厚度：0.5～100mm 常规规格：1000mm*2000mm
环氧板应用特性：
1、 形式多样。各种树脂、固化剂、改性剂体系几乎可以适应各种应用对形式提出的要求，其范围可以从极低的粘度到高熔点固体。
2、 固化方便。选用各种不同的固化剂，环氧树脂体系几乎可以在0～180℃温度范围内固化。
3、 粘附力强。环氧树脂分子链中固有的极性羟基和醚键的存在，使其对各种物质具有很高的粘附力。环氧树脂固化时的收缩性低，产生的内应力小，这也有助于提高粘附强度。
4、 收缩性低。环氧树脂和所用的固化剂的反应是通过直接加成反应或树脂分子中环氧基的开环聚合反应来进行的，没有水或其它挥发性副产物放出。它们和不饱和聚酯树脂、酚醛树脂相比，在固化过程中显示出很低的收缩性（小于2%）。
5、 力学性能。固化后的环氧树脂体系具有优良的力学性能。
|
| 环氧板产品技术指标 |
| 项目 |
单位 |
型号 |
| 3240 |
3240-1 |
3240-3 |
垂直层向
弯曲强度 |
A:常态 |
≥ |
MPa |
340 |
320 |
320 |
| E-1/150:150±5℃ |
≥ |
MPa |
— |
— |
— |
| 平行层向冲击强度(简支梁法) |
≥ |
kJ/m2 |
33 |
30 |
30 |
垂直层向电气强度
(于90±2℃变压器油中,板厚1mm） |
≥ |
kV/mm |
14.2 |
14.2 |
8.0
(板厚3mm） |
平行层向击穿电压
(于90±2℃变压器油中) |
≥ |
kV |
35 |
30 |
30 |
| 相对介电常数(48-62Hz) |
≤ |
— |
5.5 |
— |
— |
| 相对介电常数(1MHz) |
≤ |
— |
5.5 |
— |
— |
| 介质损耗因数(48-62Hz) |
≤ |
— |
0.04 |
— |
— |
| 介质损耗因数(1MHz) |
≤ |
— |
0.04 |
— |
— |
| 表面电阻A：常态 |
|
W |
— |
— |
— |
| 浸水后绝缘电阻(D-24/23) |
≥ |
W |
5.0×108 |
1.0×108 |
1.0×108 |
| 吸水性(D-24/23,板厚1.6mm) |
≤ |
mg |
19 |
19 |
19 |
| 密度 |
|
g/cm3 |
(1.70-1.90) |
| 燃烧性 |
|
级 |
— |
— |
— |
| 颜色 |
|
— |
本色 |
本色 |
本色 |
| 执行标准 |
|
— |
Q/TXXFR002-2009 |
耐热绝缘云母硬板性能表：
| 产品代号 |
耐热金云母硬板 HP5-Z |
耐热白云母硬板 HP5 |
| 云母纸 |
金云母 |
白云母 |
| 粘合剂 |
有机硅树脂 |
有机硅树脂 |
| 云母含量 (%) |
≥ 90% |
≥ 90% |
| 胶含量 (%) |
≤ 10% |
≤ 10% |
| 厚度 (mm) |
0.10 ～ 2.0 |
0.10 ～ 2.0 |
| 厚度误差 (mm) |
平均 |
±0.02 － ±0.05 |
±0.02 － ±0.05 |
| 各点 |
±0.05 － ±0.08 |
±0.05 － ±0.08 |
| 密度 (g/cm 3 ) |
1.6-2.2 |
1.6-2.2 |
| 加热减量 (%) |
≤0.60 |
≤1.00 |
| 弯曲强度 (kgf/mm 2 ) |
≥16 |
≥18 |
| 击穿电压 (KV/mm) |
>18 |
>20 |
| 高温绝缘电阻 (M Ω ) |
100 － 600 |
200 － 600 |
| 长期工作温度 |
850℃ |
550℃ |
| 标准尺寸 (mm) |
1000 × 600 1000 × 1200
|
1000 × 600 1000 × 1200 |
| 测试标准 |
GB5019 － 85, IEC371 |
GB5019 － 85, IEC371 |
※客户根据不同使用工况条件选择不同的材料，有特殊工矿的可要求。 |
| 绝缘垫片技术标准:
可提供任何标准和非标准的尺寸，包括ASME，DIN， IEC371，JIS，GB及其它标准。可提供圆型、方型等异型形状云母垫片。
国内相关标准：
GB/T 9126-2008|管法兰用非金属平垫片 尺寸
GB/T 17727-08|船用法兰用非金属垫片 尺寸
HG/T 20627-2009|钢制管法兰用非金属平垫片（Class系列）
HG/T 20606-2009|钢制管法兰用非金属平垫片（PN系列）
GB/T 1303.1-1998|环氧玻璃布层压板
JC 354-1984|无机耐高温合成云母纸层压板
GB/T 5019.4-2009|以云母为基的绝缘材料 第4部分：云母纸
JB/T 7100-1993|柔软云母板
GB 7195-1987|云母纸试验方法
※ 实际应用工况复杂， 以上参数仅供参考不作任何保证性要求。转载请注明文章来源中德密封网站。 |
|
