名 称：四氟夹包垫片
产品型号： ZD-G1700
|
| |
|

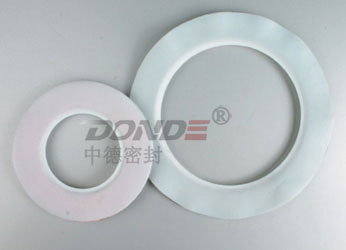

四氟夹包垫片
聚四氟乙烯包覆垫片又称四氟包覆垫片是一种非金属垫片，一般由包覆层及嵌入物两部分组成。包覆层主要起耐腐蚀作用，通常由聚四氟乙烯材料制成，嵌入物（填料）为弹性较好的带或不带金属增强层的非金属密封材料，通常为石棉橡胶板、非石棉橡胶板、石墨复合板等。聚四氟乙烯包履垫片主要适用于全平面型及突面型钢制管法兰连接，适用公称压力PN为0.6～5.0MPa、工作温度为0～150
℃的腐蚀介质或对清洁度有较高要求的介质。该密封垫片根据内芯结构不同，分V型、U型及L型。石油、化工、制药及食品工业中的一些容器、管道、阀门连接，为保证物料清洁也常常采用聚四氟乙烯垫片进行密封。
※ 注意;四氟包覆垫片由于结构原因，包覆层的四氟较薄因此在安装使用过程中容易发生破裂，造成介质渗透到嵌入层中的芯材造成侵蚀。因此在重要密封部位建议经常更换垫片或采用改性四氟垫片或膨体四氟垫片。
四氟夹包垫片性能特点：
1. 结合了内衬芯板材料的不同特性和聚四氟乙烯的耐腐蚀性
2. 摩擦系数较低,，不易粘结，安装拆卸容易
3. 产品洁净，可用于食品、医药等不允许污染的密封部位
4. 良好的压缩回弹性能
四氟夹包垫片使用行业：化工、石化、炼油、氯碱、制酸、磷肥、制药、农药、化纤、染化、焦化、煤气、有机合成、有色冶炼、钢铁、原子能及高纯产品生产（如离子膜电解），粘稠物料输送与操作，卫生要求高度严格的食品、饮料等加工生产部门。
使用设备： 管道、阀门、泵、压力容器、热交换器、冷凝器、发电机、空气压缩机、排气管、制冷机等法兰连接处的密封部位
四氟包覆垫片标记示例
公称通径50mm、公称压力1.0MPa的剖切型聚四氟乙烯垫片：
S-50-1.0 GB/T１３０４－１９９２
公称通径50mm、公称压力1.0MPa的机加工型聚四氟乙烯垫片：
M-50-1.0 GB/T１３０４－１９９２
公称通径50mm、公称压力1.0MPa的折包型聚四氟乙烯垫片：
F-50-1.0 GB/T１３０４－１９９２
四氟包覆垫片型式结构
1、S型－剖切型
剖切型包覆垫片是采用聚四氟乙烯筒料车削成0.8～1mm厚的环状薄片，从外侧厚度的中心切开，在切口中放入芯材。切口开至距内孔处约1.5～2mm。剖切型包覆垫片的型式结构见图1-4。 |
|
|
|

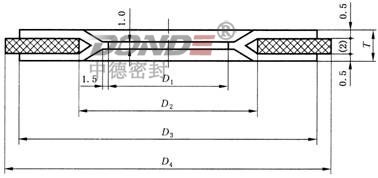

图1-4 S型-剖切型聚四氟乙烯包覆垫片 |
2、M型－机加工型
机加工型包覆垫片，其包封层内径可与法兰内径一致，以防止流体在法兰处产生涡流。由于机加工成矩形断面，芯材放入后的间隙比剖切型断面的小，故内部空气膨胀量也小，密封性能较好。剖切型包覆垫片的型式结构见图1-5。 |
|
|
|

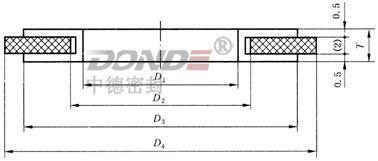

图1-5 M型-机加工型聚四氟乙烯包覆垫片 |
3、F型－折包型
折包型包覆垫片，它是由厚度为0.4～0.8mm的带状聚四氟乙烯薄膜，用热密封方法将两端热合后包在环状的芯材外面呈U形状，制造简便，适用于尺寸较大的法兰密封。折包型包覆垫片的型式结构见图1-6。 |
|
|
|

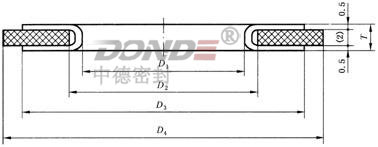

图1-6 F型-折包型聚四氟乙烯包覆垫片 |
|
| 聚四氟乙烯包覆垫片(PTFE垫)性能指标： |
| 项目 |
试验条件 |
指标 |
| 压缩率 /% |
试验尺寸（外径*内径*厚度）/mm:73*34*3
预紧压力：35MPa
试验温度：25 |
≥ 20 |
| 回弹率 /% |
≥ 30 |
| 应力松弛率 /% |
试验尺寸（外径*内径*厚度）/mm:73*34*3
预紧压力：35MPa
试验温度：150℃
试验时间：16h
|
≤45 |
| 允许泄漏率（cm³ /s) |
试验尺寸（外径*内径*厚度）/mm:73*34*3
预紧压力：35MPa
介质压力：1.1倍的公称压力
试验介质：99.9%的氮气
试验温度：25℃ |
1x10-³ |
※客户根据不同使用工况条件选择不同的材料，有特殊工矿的可要求。 |
| 四氟夹包垫片技术标准:
可提供任何标准和非标准的尺寸，包括 ISO7483，EN 1514-3-97，ASME，DIN，JIS，GB及其它特殊要求的产品。
国内相关标准：
GB/T 13404-2008|管法兰用聚四氟乙烯包复垫片
HG/T 20628-2009|钢制管法兰用聚四氟乙烯包覆垫片（Class系列） ）
HG/T 20607-2009|钢制管法兰用聚四氟乙烯包覆垫片（PN系列）
SH 3402-1996|管法兰用聚四氟乙烯包覆垫片
※ 实际应用工况复杂， 以上参数仅供参考不作任何保证性要求。转载请注明文章来源中德密封网站。 |
|
