  当前位置:产品展示垫片系列
缠绕垫片半成品 缠绕垫内外环   内外环盘条   缠绕垫片成型钢带   缠绕垫石墨带   缠绕垫四氟带
  缠绕垫石棉/无石棉带   缠绕垫陶瓷纤维带

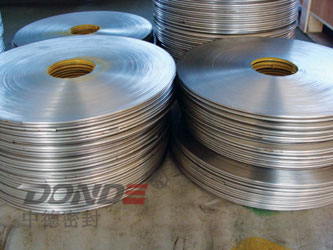

缠绕垫片成型钢带 名       称:缠绕垫片成型钢带
产品型号: ZD-W1220

缠绕垫成型钢带
   供应缠绕垫片基本体金属成型钢带,常用的有V形钢带、W形钢带、平钢带,平钢带可用于制作金属包覆垫,石墨复合垫包边等。

缠绕垫成型钢带一般常用规格和材料:
厚度:0.16~0.50mm
宽度:2.9mm~100mm
宽4.8~5.3mm/3.6~4.0mm为4.5/3.2mm 缠绕用。
材 料;碳钢,SS304, SS316L
以下特殊材料可要求:
以下特殊材料内外环可要求:
304L,321,316TI,309,347,410,双相钢(2205,31803),蒙乃尔MONEL(400),铟科镍INCONEL(600,625),INCOLOY(800,825),哈氏合金HASTELLO(B2,C276),钛(T2)等特殊不锈钢或合金材料内外环。
下表用于对常用内外环及缠绕垫金属成型钢带的材质选择:
材料名称
缩写标记 硬度(HB) 极限温度(°C)
碳钢(Carbon steel) CRS 120 -40~+540
304不锈钢 304 130~180 -195~+760
304L不锈钢 304L 130~180 -195~+760
316L不锈钢 316L 130~180 -100~+760
317L不锈钢 317L   -100~+760
321不锈钢 321 130~190 -195~+760
347不锈钢 321   -185~+760
20CB-3(ALLOY 20) A-20
-185~+1090
HASTELLOY-B2 HAST B 215
-185~+1090
HASTELLOY-C276 HAST C
-185~+1090
INCOLOY-800 IN 800   -100~+870
INCOLOY-825 IN 825   -100~+870
INCONEL-600 INC 600 150 -100~+1090
INCONEL-625 INC 625   -100~+1090
INCONEL-X750 INX   -100~+1090
MONEL-400 MON 150
-130~+820
NICKEL-200(镍) NI
-195~+760
TITANIUM(钛) TI 215
-195~+1090

※ 外环采用碳钢作为外环时需要镀锌或喷塑作防锈处理

※根据工况选用不同特殊材料为基体的缠绕垫温度,压力和内腐蚀性等随材料而不同。
※采用不锈钢304L,321,316TI,309,347,410,双相钢(2205,31803),蒙乃尔MONEL(400),铟科镍INCONEL(600,625),INCOLOY(800,825),哈氏合金HASTELLO(B2,C276),钛(T2)等缠绕钢带时,内环材料一般选用相等于或好于选用的缠绕钢带材料。
技术标准:
1. 金属缠绕垫片的国外制造标准有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等
技术标准:
1. 金属缠绕垫片的国外制造标准有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等
2 .国内标准有
HG20610-2009 钢制管法兰用缠绕式垫片 化工部欧洲体系
HG20631-2009 钢制管法兰用缠绕式垫片 化工部美洲体系
GB/T4622.2-97 缠绕式垫片 管法兰用垫片尺寸 国家标准
JB/T4719-92 管壳式换热器用缠绕垫片 机械部标准
JB/T90-94 管路法兰用缠绕式垫片 机械部标准
JB/T4705-2000 压力容器法兰用缠绕式垫片 机械部标准
SH3407-96 管法兰用缠绕式垫片
更多标准或要求请来电咨询
实际应用工况复杂, 以上参数仅供参考不作任何保证性要求。转载请注明文章来源中德密封网站。
