  当前位置:产品展示垫片系列
缠绕垫片半成品 缠绕垫内外环   内外环盘条   缠绕垫片成型钢带   缠绕垫石墨带   缠绕垫四氟带
  缠绕垫石棉/无石棉带   缠绕垫陶瓷纤维带

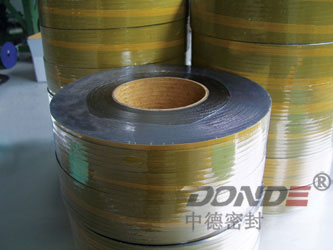

缠绕垫石墨带 名     称: 缠绕垫片石墨带
产品型号:ZD-W1210
缠绕垫片石墨带

ZD-W1210缠绕垫石墨带采用高精度数控车床用特殊刀具把石墨卷材切割成带状,与传统的石墨开条相比,精度更高,对石墨卷材造成损伤较小,切割部位光滑无毛刺,用于生产石墨缠绕垫片填充材料。

性能特点:
1.有优异的耐热性和耐寒性。
2.有优异的耐化学腐蚀性。
3.有良好的自润滑性。
4.回弹率高。
5.使用方便,成本较低。
缠绕垫石墨带适用介质:
热水、高温、高压、蒸汽、热交换介质、氨、氢、有机溶剂、碳氢化合物、低温液体等。

缠绕垫石墨带常用规格尺寸:
厚度:0.5~1.0mm
宽度:5.6~6.0mm 3.9~4.5mm 分别为4.5mm及3.2mm缠绕用,
其它宽度请要求
缠绕垫石墨带主要性能参数:

项目(Item)
数值
碳含量(C concentration)
99%
硫含量(S concentration)
<1000ppm
氯含量(chlorine concentration)
<45ppm
抗拉强度( tensile strength)
4.5MPa
压缩率(compressibility)
>40%
回弹率(recovery) >10%
使用温度(Temperature) -200℃-600℃
压力 (Pressure) 20MPa
厚度公差(Terence of Thickness) -0.04mm~+0.04mm
尺寸公差(Terence of Dimension) 根据垫片规格
密度公差(Terence of Density) -0.06~g/cm3+0.06gcm3
不同等级石墨层物理机械性能:

项目
密度公差 碳含量C≥% 抗拉强度 硫含量 氯含量 应力松弛率 烧失量
工业Industrial ±0.06g/cm3 98 4 Mpa <1000ppm <50ppm 10% 2.0≤%
核能级Nuclear ±0.05 g/cm3 99.5 5 Mpa <700ppm <25ppm 10% 0.5≤%

技术标准:
金属缠绕垫片的国外制造标准有:ASME B 16.20, ASME B 16.5, ASME B 16.47 A (B), BS EN1092, JIS, 和 NF 等并可根据需要提供各种缠绕垫石墨带,缠绕垫石棉无石棉带,缠绕垫陶瓷纤维带以及金属成型钢带等
缠绕垫石墨带相关标准状况:
HG20610-2009 钢制管法兰用缠绕式垫片 化工部欧洲体系
HG20631-2009 钢制管法兰用缠绕式垫片 化工部美洲体系
GB/T4622.2-97 缠绕式垫片 管法兰用垫片尺寸 国家标准
JB/T4719-92 管壳式换热器用缠绕垫片 机械部标准
JB/T90-94 管路法兰用缠绕式垫片 机械部标准
JB/T4705-2000 压力容器法兰用缠绕式垫片 机械部标准
SH3407-96 管法兰用缠绕式垫片
JB/T 53392-1999|柔性石墨板 产品质量分等
B/T 7758.2-2005|柔性石墨板 技术条件
JB/T 9141.4-1999|柔性石墨板材 压缩率、回弹率测试方法
JB/T 7758.4-2008|柔性石墨板 氯含量测定方法
JB/T 7758.3-2005|柔性石墨板硫含量测定方法
实际应用工况复杂, 以上参数仅供参考不作任何保证性要求。转载请注明文章来源中德密封网站。
