| 产品展示 |
|
 |
|
 |
名 称： 石棉橡胶板
型 号： ZD-GS1300
|

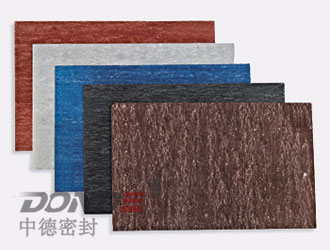

| 石棉橡胶板
ZD-GS1300石棉橡胶板又称石棉板以石棉纤维、丁苯，丁晴，天然，三元乙丙橡胶为主要原料再辅以橡胶配合剂和填充料，经过混合搅拌、热辊成型、硫化等工序制成。石棉棉垫片主要应用在中、低压法兰连接的密封中。
应用介质：适用于水、水蒸气、油类、溶剂、中等酸、碱的密封等
行业设备：产品广泛应用于发电、冶金、船舶、石油化工等工业应用中水、汽、油等介质的密封管道法兰、阀门、热交换器、压力容器、机械设备和发动机、压缩机、内燃机、机械、仪表、供暖等工业设备。
同时我公司可以根据客户要求OEM生产国外同类产品如日本华尔卡1500，蜻蜓等品牌石棉橡胶板。
石棉橡胶板的主要特点：
1.良好的耐温、耐压性能以及压缩回弹性
2.广泛的适用性、耐油性、耐介质性和气密性。
3.较高的机械强度材料易切割成型。
根据使用的温度和压力不同可以分为低压石棉橡胶板，中压石棉橡胶板和高压石棉橡胶板。
石棉垫片的分类：
石棉橡胶板根据其配方、工艺性能及用途的不同，可分为普通石棉橡胶板和耐油石棉橡胶板。根据物理性能等级划分可分为低压，中压和高压三种不同等级，还可以在以上材料基础上夹金属丝增强、涂石墨增加耐温，也可根据客户的特殊需定做其它性能石棉材料及各种垫片。
材料规格：
辊压板宽×长（mm）： 1500×4000 1270*3810；1500*4500 可分切；厚 度（mm）：0.4～6.0
特殊规格可与客户商定
※ 所有产品厚度0.8mm以上均可夹钢丝网增强，可涂石墨和两面防粘处理，颜色可以根据客户要求定制。
普通石棉橡胶板各项物理性能指标：
技术参数
|
ZD-G1400(XB200) |
ZD-G1420(XB300) |
ZD-G1430(XB500) |
密度 g/cm3
|
1.8± 0.2 |
1.8± 0.2 |
1.8± 0.2 |
老化系数≥
|
0.9 |
0.9 |
0.9 |
烧失量%
|
≤30 |
≤30 |
≤28 |
压缩率 %
|
7-17 |
7-17 |
7-17 |
回弹率 %
|
≥35 |
≥40 |
≥45 |
横向拉伸强度 Mpa
|
≥6 |
≥9 |
≥21 |
腐蚀性
|
无 |
无 |
无 |
蠕变松弛率 %
|
≤50 |
≤50 |
≤50 |
| 常温柔软性 |
在直径为试样公称厚度12倍 的圆棒上弯曲180° ，试样不出现裂纹等破坏现象 |
在直径为试样公称厚度12倍 的圆棒上弯曲180° ，试样不出现裂纹等破坏现象 |
在直径为试样公称厚度12倍 的圆棒上弯曲180° ，试样不出现裂纹等破坏现象 |
氮气泄漏率 %
|
≤25 |
≤15 |
≤15 |
最高使用温度 ℃
|
150 |
300 |
350 |
最大使用压力 Mpa
|
1.5 |
3.0 |
3.5 |
蒸汽压力 Mpa
|
1.5 |
3.0 |
3.5 |
使用介质
|
非油，非酸介质 |
| 注： |
厚度大于3mm的石棉橡胶垫片不做拉伸试验。 |
耐油石棉橡胶板各项物理性能指标：
技术参数
|
ZD-G1460(NY150) |
ZD-G1470(NY300) |
ZD-G1480(NY400) |
密度 g/cm3
|
1.8± 0.2 |
1.8± 0.2 |
1.8± 0.2 |
横向拉伸强度 Mpa
|
≥9 |
≥12.7 |
≥15 |
浸渍IRM903油后性能149 ℃,5h
|
横向拉伸强度 Mpa |
≥5 |
≥9 |
≥12 |
| 增重率% |
≤30 |
≤30 |
≤30 |
| 外观变化 |
无 |
无 |
无 |
浸渍ASTM燃料油后性能21-30 ℃,5h
|
增厚率% |
0-20 |
≤30 |
≤28 |
| 浸油后柔软性 |
无 |
无 |
无 |
压缩率 %
|
7-17 |
7-17 |
7-17 |
回弹率 %
|
≥35 |
≥50 |
≥50 |
蠕变松弛率 %
|
≤45 |
≤45 |
≤45 |
对金属的腐蚀性
|
无 |
无 |
无 |
油密性
|
介质压力 Mpa |
8 |
15 |
16 |
| 密封要求 |
保持30min，无渗漏 |
保持30min，无渗漏 |
保持30min，无渗漏 |
氮气泄漏率 ML/h.mm
|
300 |
300 |
300 |
最高使用温度 ℃
|
150 |
300 |
400 |
最大使用压力 Mpa
|
1.5 |
3.0 |
4 |
使用介质
|
油l类介质 |
| 注： |
厚度大于3mm的石棉橡胶板不做拉伸试验。 |
※ 以上为常用石棉橡胶板物理性能指标，更多不同型号的材料物理性能参数请联系营销部 |
|
石棉橡胶板技术标准:
可提供任何标准和非标准的尺寸，包括ASME，DIN，JIS，GB及其它标准。可提供圆型、方型等异型形状垫片，并可根据需要提供特殊尺寸的石棉橡胶材料。
国内石棉橡胶垫片及板材标准状况：
GB/T 15520-1995|石棉橡胶板蒸汽密封性能试验方法
GB/T 540-1999|耐油石棉橡胶板试验方法
GB/T 541-1996|石棉橡胶板 试验方法
GB/T 542-1983|石棉橡胶板 柔软性试验方法
GB/T 9126.3-1988|凹凸面型钢制管法兰用石棉橡胶垫片
GB/T 9126.1-1988|平面型钢制管法兰用石棉橡胶垫片
GB/T 9126.4-1988|榫槽面型钢制管法兰用石棉橡胶垫片
GB/T 9126.2-1988|凸面型钢制管法兰用石棉橡胶垫片
GB/T 9129-1988|钢制管法兰用石棉橡胶垫片技术条件
GB/T 4216.9-1984|灰铸铁管法兰用石棉橡胶垫片尺寸
GB/T 12387-1990|凸面型球墨铸铁管法兰用石棉橡胶垫片
GB/T 539-2008|耐油石棉橡胶板
GB/T 540-2008|耐油石棉橡胶板试验方法
GB/T 3985-2008|石棉橡胶板
JB/T 87-1994|管路法兰用石棉橡胶垫片
HGJ 69-1991|钢制管法兰用石棉橡胶板垫片
JC/T 555-2010|耐酸石棉橡胶板
QC/T 684-2002|摩托车和轻便摩托车发动机用石棉橡胶垫片技术条件
HB 6716-1993|轻型燃气轮机钢制管法兰用耐油石棉橡胶垫片
SH 3401-1996|管法兰用石棉橡胶板垫片
※ 实际应用工况不同， 以上参数仅供参考不作任何保证性要求。本文为原创，转载请注明文章来源http://www.dianpian.cn
中德密封,如有侵权将予以追究。
|
|
