名 称：大型缠绕机
产品型号： ZD-M2500 |

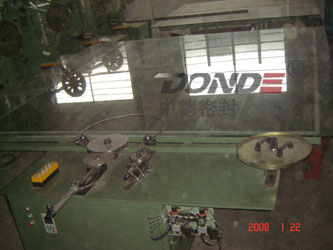

大型缠绕机
缠绕机 ZD-M2500是一种卧式的大型缠绕机器，可以生产带内环或不带内环的缠绕垫片，它的
生产直径在300MM-2500MM或3200MM之间。通过可变频率控制的齿轮马达驱动。 内环或垫片模芯在导轮的支撑下，通过主轮驱动在水平工作台上滑动，同时使
钢带和装填物缠绕。 焊接点数量和角度的位移，可以预先设置在控制数据中。焊接功率也可以 自由控制。通过踏板和按纽的操作，控制环的旋转并点焊。
不管装填物是石墨、PTFE、非石棉、还是其它材料。只要通过调整空气压力 和压轮位置，就可以控制垫片的紧密度和平整度。
标准配置：
ZD-M2500C 特配有微处理器（PLC）控制机器运转，可以自由的设定点焊程序， 自动的尺寸控制。
选择配置：
1 可以选择增加平钢带进料系统。
2 垫片的规格可选：（3.2mm 4.5mm 6.4mm 7.2mm).V型或W型。
3 所加工垫片的最大尺寸可选：（2500cm 3200cm) |
| 大型缠绕机相关技术参数： |
| 型号 |
ZD-M2500 |
ZD-M2500C |
| 生产范围 |
带内环或基本型 |
带内环或基本型 |
| 垫片厚度 |
3.2mm，4.5mm，6.4,7.2 |
3.2mm，4.5mm，6.4,7.2 |
| 最大垫片外部直径 |
2500mm |
2500mm |
| 最小垫片内部直径 |
300mm |
300mm |
| 需用功率 |
2.2kw |
2.2kw |
| 焊接功率 |
/ |
6KG |
| 主轴电机功率 |
0.75kw |
0.75kw |
| 电压 |
380V/220V可选 |
380V/220V可选 |
| 变频控制器 |
2.2G |
2.2G |
| 压缩空气 |
0.6--0.8MPa |
0.6--0.8MPa |
| 线速度 |
0-800mm/s |
0-800mm/s |
| PLC |
/ |
xinjie |
| 外型尺寸 |
3400*2600*980mm |
3400*2600*980mm |
| 整机重量 |
500 kg |
550 kg |
|
※ 实际应用工况复杂， 以上参数仅供参考不作任何保证性要求。转载请注明文章来源中德密封网站。 |
