名 称：自动缠绕机
产品型号：ZD-M300
视频演示地址：自动缠绕机
|

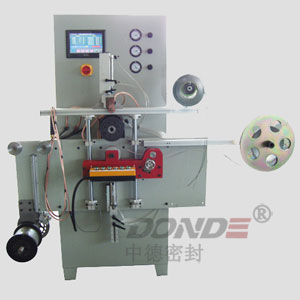

自动缠绕机
自动缠绕机 ZD-M300 本机器的设计就是为了提高自动化生产能力，确保缠绕垫片生产的重复性机械老动操作的简单化和产品质量的稳定性。它仅仅需要添加钢带和填充材料，就可以自动生产出带内环或不带内环（基本型）的缠绕垫片，它的生产直径在15MM到500MM之间。
通过人机界面，可预先设定垫片的生产数量、圈数、尺寸及点焊的点数、角度、焊接功率。在程序微处理器的控制下，伺服电机带动内环或垫片模芯，同时使钢带和装填物缠绕，并自动完成点焊。自动的平钢带成型工艺，既省掉了预压成型的工序，又能大大的提高垫片的回弹力，降低垫片的预紧力，提高垫片的密封性能。
特别配有两套钢带装料机构：
1.传统的盘片式钢带装料机构。
2.标配的钢带装料机构，可以一次上料20--25公斤。
自动缠绕机选择配置：
1.垫片的规格可选：（3.2mm 4.5mm 6.4mm ).V型或W型。
2.随机配有1/2--10寸150LB ANSI标准模芯，有内环和没内环两种模式。其它模芯可根据客户需要订制。
|
| 自动缠绕机相关技术参数： |
| 型号 |
ZD-M300 |
| 生产范围 |
有内环或没内环 1/2--10寸 |
| 垫片厚度 |
3.2mm，4.5mm，6.4mm |
| 最大垫片外部直径 |
500mm |
| 最小垫片内部直径 |
15mm |
| 垫片外径的重复性 |
±0.2mm |
| 主轴转速 |
0--312.5rpm |
| 需用功率 |
8kw |
| 主轴电机功率(伺服电机) |
1.5kw |
| 焊接功率 |
6kw |
| 电压 |
220V |
| 压缩空气 |
0.6--0.8MPa |
| PLC |
xinjie |
| 垫片单件生产时间 |
20--30秒 按：ANSI 6”150LB |
| 外型尺寸 |
1800*1100*1900mm |
| 整机重量 |
600kg |
|
※ 实际应用工况复杂， 以上参数仅供参考不作任何保证性要求。转载请注明文章来源中德密封网站。 |
