|
KLINGER top-graph 2000
一种真正的便于切割加工的柔性石墨类密封材料。他具有高载荷和高密封性，在用于饱和蒸汽时温度可以达到300°C，用于其它介质时最高温度可达500°C。其加强性垫片KLINGERtop-graph2008更可以应用于压力变化较大的场合。
3XA 双面防粘接涂层保持垫片和法兰分离，减少安装和维修时间间 在安装和检修时无须使用润滑油脂和密封剂。
技术参数
请注意以下图表所示仅作为指导，该参数引用时要根据垫片的厚度和具体操作条件。本参数参考厚度 1.5 mm，所有操作我温度和压力根据接触的化学介质而定。请查阅
KLINGER 公司的相关化学介质适用表或使用 KLINGERexpert 计算机设计软件。
| 最高操作温度 |
500 |
°C |
| 最高操作压力 |
100 |
bar |
| 压缩率 ASTM F36A |
10 |
% |
| 回弹率 ASTM F36A (min) |
60 |
% |
| KLINGER 热压实验 50 MPa 300°C |
| 厚度减少 23°C |
7 |
% |
| 重量变化 |
10 |
% |
| 厚度减少 300°C |
10 |
% |
| 拉伸强度ASTM F152 |
32 |
MPa |
| 气体泄露 DIN 3535/6 |
0.5 |
ml/min |
| 压力松弛 BS7531 |
23 |
MPa |
| 压力松弛 DIN 52913 (16h, 300°C) |
25 |
MPa |
| 重量增加 ASTM F146 |
| ASTM 油 IRM903 (5h/150°C) |
0-10 |
% |
| ASTM 燃料油 B (5h/23°C) |
0-5 |
% |
| 厚度增加 ?ASTM F146 |
| ASTM 油 IRM903 (5h/150°C) |
0 - 5 |
% |
| ASTM 油 B (5h/150°C) |
0 - 7 |
% |
| 密度 |
1.75 |
g/cm3 |
注: 检测标准系采用通用的非石棉垫片检测标准。
认证：
- NG-5123AU0381
- 满足 BS7531 Grade X
- 气体供应DIN - DVGW No. 92.02e052 (德国气、水协会)
|
|

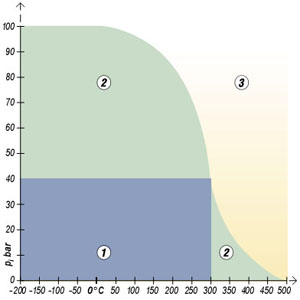

KLINGER PT 图
|
|
注意： KLINGER PT 图仅提供设计指导 – 没有压力/温度限制，具体参考
KLINGER expert 垫片设计软件。
- 在化学介质适用的情况下，可以确认满足你的使用条件。
- 在化学介质适用的情况下，正常满足你的使用条件除非在蒸汽中应用，你需要得到KLINGER的确认
- 所有使用条件均需要得到KLINGER的确认。.
|
※ 实际应用工况复杂， 以上参数仅供参考不作任何保证性要求。转载请注明文章来源中德密封网站。 |
·
